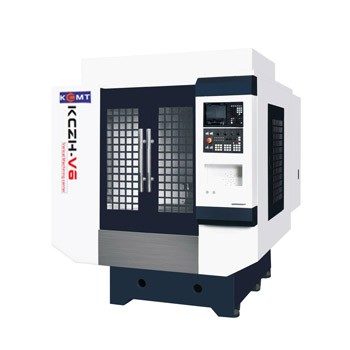

V系列高速三軸線軌立式高速加工中心主要技術參數 |
||||
|
項目
|
機型 |
|||
|
KCZH-V5 |
KCZH-V6 |
KCZH-V8 |
KCZH-V10 |
|
|
工作臺面尺寸 |
420×700 |
420×700 |
450×900 |
600×1300 |
|
X軸行程 |
550 |
600 |
800 |
1000 |
|
Y軸行程 |
400 |
400 |
500 |
600 |
|
Z軸行程 |
450 |
420 |
500 |
600 |
|
主軸中心至立柱導軌滑塊安裝面距離 |
453 |
456 |
524 |
660 |
|
主軸端面至工作臺面距離 |
110-560 |
170-590 |
170-670 |
170-770 |
|
工作臺T型槽（數目-尺寸*間距） |
3-14×100 |
3-18×125 |
3-18×130 |
5-18×100 |
|
主軸錐孔（型號/安裝尺寸）（mm） |
BT40/ ?120 |
BT40/ ?120 |
BT40/ ?140 |
BT40/ ?150 |
|
主軸轉速 |
12000 |
12000 |
12000 |
12000 |
|
X.Y軸滾珠絲桿規格 |
3216 |
3216 |
3616 |
4016 |
|
Z軸滾珠絲桿規格 |
3216 |
3216 |
3616 |
4016 |
|
三軸快移速度 |
48、48、48 |
48、48、48 |
48、48、48 |
48、48、48 |
|
切削進給速度 |
0-10000 |
0-10000 |
0-10000 |
0-10000 |
|
定位精度 |
±000.5 |
±000.5 |
±000.5 |
±000.5 |
|
重復定位精度 |
±0.003 |
±0.003 |
±0.003 |
±0.003 |
|
X軸線軌規格 |
MSA30S2 |
MSA30LA |
MSR35LE |
MSA45LA |
|
Y軸線軌規格 |
MSA30S2 |
MSA30LA |
MSR35LE |
MSA55LA |
|
Z軸線軌規格 |
MSA30S2 |
MSA35LS |
MSR35SL |
MSA55LS |
|
X.Y.Z電機聯接方式 |
直聯 |
直聯 |
直聯 |
直聯 |
|
主電機參數（功率KW） |
5.5 |
5.5 |
7.5 |
7.5 |
|
XYZ向電機參數（功率KW） |
1.5/1.5/2 |
2/2/3 |
2/2/3 |
3/3/3 |
|
工作臺承重 |
300 |
300 |
500 |
800 |
|
機重約( T ) |
4 |
4 |
4.5 |
7 |
|
機床外形尺寸 |
2450*2100*2500 |
2450*2100*2500 |
2600*2300*2700 |
3200*2600*2900 |
機床特性：
l 三軸采用高速靜音絲桿和導軌，高速加工過程中熱小，精度保持性好
l 主軸可選配10000轉皮帶式或直聯12000-15000轉
l 超寬底座和超大“人”字形設計，確保機床在高速位移的穩定性
l 采用后排屑方式，整體占地面積小
l 運動部分的設計確保剛性的同時保證輕量化，保證機床的加速性能。
適用領域:3C、精密五金零部件、航空航天、汽車等行業。
