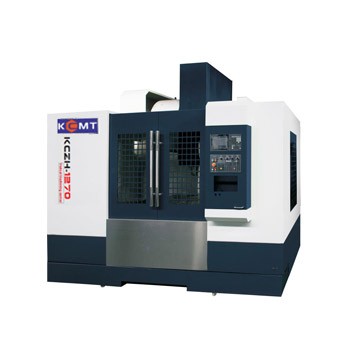

滑動導軌系列立式加工中心主要技術參數
|
機型 |
KCZH-650 |
KCZH-750 |
KCZH-850 |
KCZH-850B |
KCZH-1270 |
|
工作臺面尺寸 |
420*800 |
450*900 |
460*950 |
500*1050 |
700*1360 |
|
左右行程(X) |
650 |
750 |
800 |
800 |
1200 |
|
前后行程(Y) |
400 |
450 |
500 |
500 |
700 |
|
上下行程(Z) |
480 |
500 |
550 |
550 |
600 |
|
主軸中心至立柱導軌距離 |
480 |
520 |
550 |
550 |
785 |
|
主軸端面至工作臺面距離 |
80-560 |
180-680 |
105-655 |
105-655 |
150-750 |
|
工作臺T型槽（數目-尺寸*間距） |
3-18*135 |
3-18*150 |
3-18*150 |
5-18*90 |
5-18*152.5 |
|
主軸錐孔（型號/安裝尺寸） |
BT40/ ?150 |
BT40/ ?150 |
BT40/ ?150 |
BT40/ ?150 |
BT50/ ?155 |
|
主軸轉速 |
8000 |
8000 |
8000 |
8000 |
8000 |
|
X.Y軸滾珠絲桿規格 |
3206 |
4010 |
4010 |
4010 |
5010 |
|
Z軸滾珠絲桿規格 |
3206 |
4010 |
4010 |
4010 |
5010 |
|
X.Y.Z電機聯接方式 |
直聯 |
直聯 |
直聯 |
直聯 |
直聯 |
|
推薦選用主電機參數（功率KW） |
5.5 |
5.5~7.5 |
5.5~7.5 |
5.5~7.5 |
11~15 |
|
選用XYZ向電機參數（≥額定扭矩NM） |
8、10、10 |
10、12、12 |
10、12、12 |
10、12、12 |
16、20、20 |
|
X、Y、Z瞬間快移速度（m/min） |
14、14、16 |
14、14、16 |
14、14、16 |
10、10、12 |
|
|
定位精度 |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
|
重復定位精度 （mm） |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
|
工作臺承重 |
600 Kg |
600 Kg |
600 Kg |
600 Kg |
1000 Kg |
|
機重約 |
4.5T |
5T |
5T |
5T |
9T |
|
外形尺寸 |
2400*2200*2500 |
2700*2500*2750 |
2700*2500*2750 |
2700*2500*2750 |
3600*3000*2750 |
|
機型 |
KCZH-1370
|
KCZH-1580 |
KCZH-1690
|
KCZH-1890
|
KCZH-1890B
|
|
工作臺面尺寸 |
710*1400 |
800*1700 |
900*1800 |
900*2000 |
900*2000 |
|
左右行程(X) |
1300 |
1500 |
1600 |
1800 |
1800 |
|
前后行程(Y) |
700 |
800 |
900 |
900 |
900 |
|
上下行程(Z) |
650 |
700 |
680 |
680 |
800 |
|
主軸中心至立柱導軌距離 |
785 |
810 |
950 |
950 |
950 |
|
主軸端面至工作臺面距離 |
150-800 |
170-870 |
160-840 |
160-840 |
160-960 |
|
工作臺T型槽 （數目-尺寸*間距） |
5-18*152.5 |
5-22*135 |
5-22*165 |
5-22*165 |
5-22*165 |
|
主軸錐孔 （型號/安裝尺寸） |
BT50/ ?155 |
BT50/ ?155 |
BT50/?190 |
BT50/?190 |
BT50/?190 |
|
主軸轉速 (rpm) |
8000 |
8000 |
8000 |
8000 |
8000 |
|
X.Y軸滾珠絲桿規格 |
5010 |
6310 |
5508 |
5512 |
5512 |
|
Z軸滾珠絲桿規格 |
5010 |
5010 |
5508 |
5512 |
5512 |
|
X.Y.Z電機聯接方式 |
直聯 |
直聯 |
直聯 |
直聯 |
直聯 |
|
推薦選用主電機參數（功率KW） |
11~15 |
15 |
15~18.5 |
15~18.5 |
15~18.5 |
|
選用XYZ向電機參數（≥額定扭矩NM） |
16、20、20 |
24、26、26 |
24、30、30 |
26、30、30 |
26、30、30 |
|
X、Y、Z瞬間快移速度（m/min） |
10、10、12 |
10、10、12 |
|||
|
定位精度 |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
|
重復定位精度 （mm） |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
|
工作臺承重 |
1000Kg |
1500 Kg |
1600Kg |
1600Kg |
1600Kg |
|
機重約 |
10T |
12T |
13T |
14T |
14T |
|
外形尺寸 |
3700*3000*3100 |
4300*3200*3300 |
4400*3500*3400 |
4600*3600*3500 |
4600*3600*3500 |
機床特點：
l 所有鑄件均采用樹脂砂鑄造，主要大件如立柱、滑鞍、底座、主軸箱、工作臺均采用箱形或近似箱形結構，并布置有足夠加強筋板，采用高強度鑄鐵鑄造，并經時效處理，保證整機具有足夠的強度、剛性和穩定性。
l 硬軌與耐磨貼塑軟帶組合的結構形式，矩形硬軌的表面硬度應保持在HRC48以上；導軌強度可抗重切削。
l Z軸采用氮氣平衡，可實現Z軸快速位移的穩定性和保障3D加工時加工精度。
l 臺灣原裝刀臂式刀庫,刀庫容量滿足常用加工所需；
l 采用10L儲氣罐，在氣壓不足或起源異常時保障刀庫正常執行換刀程序。
適用領域：家電、汽車模具、醫療器材、汽車、航空航天。
