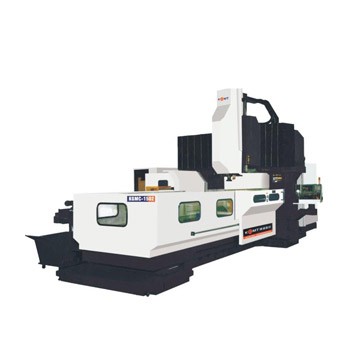

KCZH-G13系列數控龍門機床主要技術指標
項 目 | 單 位 | 機 床 型 號 | |
KCZH-2013 | KCZH-2513 | ||
行程 | X軸 | 2000 | 2500 |
Y軸 （mm） | 1300 | 1300mm | |
Z軸 （mm） | 900 | 900 | |
主軸鼻端至工作臺距離 （mm） | 180-1080 | 150—1050 | |
工作臺 | 工作臺面積 （mm） | 2200X1100 | 2700*1100 |
工作臺最大負荷 （ KG） | 6000 | 8000 | |
門寬 （mm） | 1350 | 1350 | |
T型槽寬度 （mm） | 22 | 22 | |
主軸 | 主軸轉速 （ rpm） | 6000 | 6000 |
主軸規格 | BT50/￠190 | BT50/￠190 | |
拉釘規格 | 45 | 45 | |
導軌 | X/Y/Z | 2-45(X)/2-45(Y)Z軸 硬軌 | 2-45(X)/2-45(Y)Z軸 硬軌 |
控制系統 | 控制系統(可選配) | FANUC 0I-MF | FANUC 0I-MF |
主軸伺服馬達 （KW） | 15/18.5 | 15/18.5 | |
移動速率 | X\Y\Z快速移動速率 （ m/min） | 12/12/10 | 12/12/10 |
切屑進給速率 （ m/min） | 7000 | 7000 | |
精度 | 定位精度 | 0.021 | 0.021 |
重復定位精度 （mm） | 0.02 | 0.02 | |
重量 | （KG） | 17000 | 19000 |
外形尺寸 | MM） | 6110*3120*4480 | 7150*3120*4536 |
機床防護罩 | 半防護 | ||
KCZH-G15系列數控龍門機床主要技術指 標
項 目 | 單 位 | 機 床 型 號 | ||
KCZH-2015 | KCZH-2515 | KCZH-3015 | ||
行程 | X軸 | 2000 | 2500 | 3000 |
Y軸 （mm） | 1500 | 1500 | 1500 | |
Z軸 （mm） | 900 | 900 | 900 | |
主軸鼻端至工作臺距離 （mm） | 180—1080 | 150—1050 | 150—1050 | |
工作臺 | 工作臺面積 （mm） | 2200X1300 | 2700X1300 | 3200X1300 |
工作臺最大負荷 （ KG） | 6000 | 8000 | 8000 | |
門寬 （mm） | 1550 | 1550 | 1550 | |
T型槽寬度 （mm） | 22 | 22 | 22 | |
主軸 | 主軸轉速 （ rpm） | 6000 | 6000 | 6000 |
主軸規格 | BT50/￠190 | BT50/￠190 | BT50/￠190 | |
拉釘規格 | 45 | 45 | 45 | |
導軌 | X/Y/Z | 2-45(X)/2-45(Y) Z軸硬軌 | 2-45(X)/2-45(Y) Z軸硬軌 | 2-45(X)/2-45(Y) Z軸硬軌 |
控制系統 | 控制系統(可選配) | FANUC 0I-MF | FANUC 0I-MF | FANUC 0I-MF |
主軸伺服馬達 （KW） | 15/18.5 | 15/18.5 | 15/18.5 | |
移動速率 | X\Y\Z快速移動速率 （ m/min） | 12/12/10 | 12/12/10 | 12/12/10 |
切屑進給速率 （ m/min） | 10-7000 | 10-7000 | 10-7000 | |
精度 | 定位精度 | 0.021 | 0.021 | 0.021 |
重復定位精度 （mm） | 0.002 | 0.002 | 0.002 | |
重量 | （KG） | 18000 | 20000 | 21000 |
外形尺寸 | （MM） | 6110*3320*4480 | 7150*3320*4536 | 8150*3320*4536 |
機床防護罩 | 半防護 | |||
KCZH-G18系列數控龍門機床主要技術指 標
項 目 | 單 位 | 機 床 型 號 | ||
KCZH-2018 | KCZH-2518 | KCZH-3018 | ||
行程 | X軸 | 2000 | 2500 | 3000 |
Y軸 （mm） | 1800 | 1800 | 1800 | |
Z軸 （mm） | 900 | 900 | 900 | |
主軸鼻端至工作臺距離 （mm） | 150—1050mm | 150—1050mm | 150—1050mm | |
工作臺 | 工作臺面積 （mm） | 2000X1500 | 2500X1500 | 3000X1500 |
工作臺最大負荷 （ KG） | 8000 | 10000 | 12000 | |
門寬 （mm） | 1800 | 1800 | 1800 | |
T型槽寬度 （mm） | 22 | 22 | 22 | |
主軸 | 主軸轉速 （ rpm） | 6000 | 6000 | 6000 |
主軸規格 | BT50/￠190 | BT50/￠190 | BT50/￠190 | |
拉釘規格 | 45 | 45 | 45 | |
導軌 | X/Y/Z | 2-45(X)/2-45(Y) Z軸硬軌 | 2-45(X)/2-45(Y) Z軸硬軌 | 2-45(X)/2-45(Y) Z軸硬軌 |
控制系統 | 控制系統(可選配) | FANUC 0I-MF | FANUC 0I-MF | FANUC 0I-MF |
主軸伺服馬達 （KW） | 22/26 | 22/26 | 22/26 | |
移動速率 | X\Y\Z快速移動速率 （ m/min） | 12/12/10 | 12/12/10 | 12/12/10 |
切屑進給速率 （ m/min） | 7000 | 7000 | 7000 | |
精度 | 定位精度 | 0.021 | 0.021 | 0.021 |
重復定位精度 （mm） | 0.02 | 0.02 | 0.02 | |
重量 | （KG） | 19000 | 21000 | 23000 |
外形尺寸 | （MM） | 6190*4200*4580 | 7140*4200*4580 | 8150*4200*4580 |
機床防護罩 | 半防護 | |||
KCZH-G22系列數控龍門機床主要技術指標
項 目 | 單 位 | 機 床 型 號 | ||
KCZH-3022 | KCZH-4022 | KCZH-5022 | ||
行程 | X軸 | 3200 | 4200 | 5200 |
Y軸 | 2200 | 2200 | 2200 | |
Z軸 | 1000 | 1000 | 1000 | |
主軸鼻端至工作臺距離 | 310—1310 | 310—1310 | 310—1310 | |
工作臺 | 工作臺面積 | 3000X1800 | 4000X1800 | 5000X1800 |
工作臺最大負荷 (KG) | 12000 | 16000 | 18000 | |
門寬 | 2230 | 2230 | 2230 | |
T型槽寬度 | 22 | 22 | 22 | |
主軸 | 主軸轉速 （rpm） | 4000（皮帶） | 4000（皮帶） | 4000（皮帶） |
主軸規格 | BT50/￠200 | BT50/￠200 | BT50/￠200 | |
拉釘規格 | 45 | 45 | 45 | |
導軌 | X/Y/Z | 2-55(X)/2-55(Y) Z軸硬軌 | 2-55(X)/2-55(Y) Z軸硬軌 | 2-55(X)/2-55(Y) Z軸硬軌 |
控制系統 | 控制系統(可選配) | FANUC 0I-MF | FANUC 0I-MF | FANUC 0I-MF |
主軸伺服馬達(KW) | 22/26 | 22/26 | 22/26 | |
移動速率 | X\Y\Z快速移動速率 | 12/12/10 | 10/12/10 | 10/12/10 |
切屑進給速率 (mm/min) | 10-7000 | 10-7000 | 10-7000 | |
精度 | 定位精度 | 0.021 | 0.021 | 0.021 |
重復定位精度 | 0.02 | 0.02 | 0.02 | |
重量 | (KG) | 32000 | 37000 | 42000 |
外形尺寸 | （MM） | 7705*4650*5167 | 9900*4650*5167 | 11840*4650*5167 |
機床防護罩 | 半防護 | |||
KCZH-G27系列數控龍門機床主要技術指 標
項 目 | 單 位 | 機 床 型 號 | |||
KCZH-3027A | KCZH-4027A | KCZH-5027A | KCZH-6027A | ||
行程 | X軸 | 3200 | 4200 | 5200 | 6200 |
Y軸 | 2700 | 2700 | 2700 | 2700 | |
Z軸 | 1000 | 1000 | 1000 | 1000 | |
主軸鼻端至工作臺距離 | 310—1310 | 310—1310 | 310—1310 | 310—1310 | |
工作臺 | 工作臺面積 | 3000X2300 | 4000X2300 | 5000X2300 | 6000X2300 |
工作臺最大負荷 (KG) | 12000 | 16000 | 18000 | 20000 | |
門寬 | 2730 | 2730 | 2730 | 2730 | |
T型槽寬度 | 22 | 22 | 22 | 22 | |
主軸 | 主軸轉速 （rpm） | 4000(皮帶) | 4000(皮帶) | 4000(皮帶) | 4000(皮帶) |
主軸規格 | BT50/￠200 | BT50/￠200 | BT50/￠200 | BT50/￠200 | |
拉釘規格 | 45 | 45 | 45 | 45 | |
導軌 | X/Y/Z | 2-55(X)/2-55(Y) Z軸硬軌 | 2-55(X)/2-55(Y) Z軸硬軌 | 2-55(X)/2-55(Y) Z軸硬軌 | 2-55(X)/2-55(Y) Z軸硬軌 |
控制系統 | 控制系統(可選配) | FANUC 0I-MF | FANUC 0I-MF | FANUC 0I-MF | FANUC 0I-MF |
主軸伺服馬達(KW) | 22/26 | 22/26 | 22/26K | 22/26 | |
移動速率 | X\Y\Z快速移動速率 | 12/12/10 | 10/12/10 | 10/12/10 | 8/12/10 |
切屑進給速率 (mm/min) | 7000 | 7000 | 7000 | 7000 | |
精度 | 定位精度 | 0.021 | 0.021 | 0.021 | 0.021 |
重復定位精度 | 0.02 | 0.02 | 0.02 | 0.02 | |
重量 | (KG) | 41000 | 46000 | 51000 | 53000 |
外形尺寸 | （MM） | 7840*5150*5167 | 9840*5150*5167 | 11840*5150* 5167 | 13840*5150* 5167 |
機床防護罩 | 半防護 | ||||
注：27B系列X軸三線軌，工作臺比27A多載重2-5噸。
KCZH-G29系 列數控龍門機床主要技術指 標
項 目 | 單 位 | 機 床 型 號 | |||
KCZH-3029A | KCZH-4029A | KCZH-5029A | KCZH-6029A | ||
行程 | X軸 | 3200 | 4200 | 5200 | 6200 |
Y軸 | 2900 | 2900 | 2900 | 2900 | |
Z軸 | 1000 | 1000 | 1000 | 1000 | |
主軸鼻端至工作臺距離 | 310—1310 | 310—1310 | 310—1310 | 310—1310 | |
工作臺 | 工作臺面積 | 3000X2300 | 4000X2300 | 5000X2300 | 6000X2300 |
工作臺最大負荷 (KG) | 12000 | 16000 | 18000 | 20000 | |
門寬 | 2930 | 2930 | 2930 | 2930 | |
T型槽寬度 | 22 | 22 | 22 | 22 | |
主軸 | 主軸轉速 （rpm） | 4000 (皮帶) | 4000(皮帶) | 4000(皮帶) | 4000(皮帶) |
主軸規格 | BT50/￠200 | BT50/￠200 | BT50/￠200 | BT50/￠200 | |
拉釘規格 | 45 | 45 | 45 | 45 | |
導軌 | X/Y/Z | 2-55(X)/2-55(Y) Z軸硬軌 | 2-55(X)/2-55(Y) Z軸硬軌 | 2-55(X)/2-55(Y) Z軸硬軌 | 2-55(X)/2-55(Y) Z軸硬軌 |
控制系統 | 控制系統(可選配) | FANUC 0I-MF | FANUC 0I-MF | FANUC 0I-MF | FANUC 0I-MF |
主軸伺服馬達(KW) | 22/26 | 22/26 | 22/26 | 22/26 | |
移動速率 | X\Y\Z快速移動速率 | 12/12/10 | 10/12/10 | 10/12/10 | 8/12/10 |
切屑進給速率 (mm/min) | 7000 | 7000 | 7000 | 7000 | |
精度 | 定位精度 | 0.021 | 0.021 | 0.021 | 0.021 |
重復定位精度 | 0.02 | 0.02 | 0.02 | 0.02 | |
重量 | (KG) | 43000 | 48000 | 53000 | 55000 |
外形尺寸 | （MM） | 7840*5350*5167 | 9840*5350*5167 | 11840*5350* 5167 | 13840*5350* 5167 |
機床防護罩 | 半防護 | ||||
注：29B系列為X軸三線軌,工作臺比29A多載重2-5噸。
