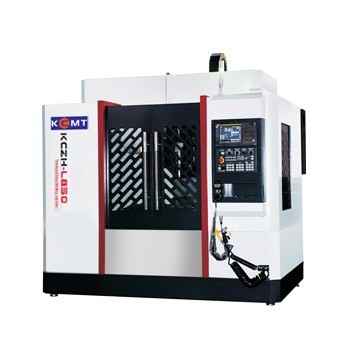

兩軸線軌立式加工中心系列
  • 兩軸線軌立式加工中心系列

兩軸線軌立式加工中心系列

適用領域:汽車、家電、五金零部件、模具。X/Y軸采用P級精度滾柱型高速導軌,實現零件加工時的快速位移;Z導軌均采用矩形硬軌與耐磨貼塑軟帶組合的結構形式,矩形硬軌的表面硬度應保持在HRC?48以上;導軌強度好,可保障重切削時整體結構。



兩軸線軌系列立式加工中心主要技術參數



單位:mm                     機型

KCZH-L650

KCZH-L850

KCZH-L850B

KCZH-L1060

KCZH-L1270

工作臺面尺寸

500×800

500×1000

550×1000

600×1300

700×1360

左右行程(X)

600

800

800

1000

1200

前后行程(Y)

500

500

500

600

700

上下行程(Z)

500

500

500

600

600

主軸中心至立柱導軌距離

560

560

599

655

785

主軸端面至工作臺面距離

110-610

110-610

160-660

70-670

87-687

工作臺T型槽(數目-尺寸×間距)

3-18×144

5-18×90

5-18×100

5-18×100

5-18×122

主軸錐孔 (型號/安裝尺寸)

BT40/ ?130

BT40/ ?150

BT40/ ?150

BT40/ ?150

BT50/ ?155

主軸轉速

8000rpm

8000rpm

8000rpm

8000rpm

8000rpm

X.Y.Z軸滾珠絲桿規格

4012

4012

4516/4516/4512

4012

5010

X.Y.Z軸快速移動速度(m/min)

24、24、18

24、24、18

24、24、18

24、24、18

24、24、18

定位精度

+0.008

+0.008

+0.008

+0.008

+0.008

重復定位精度  (mm)

+0.005

+0.005

+0.005

+0.005

+0.005

X軸線軌規格

MSA35LA

MSA35LA

MSA35E

MSA45LA

MSA55LS

Y軸線軌規格

MSA35LA

MSA45LA

MSA45A

MSA55LA

MSA45LS(四軌)

Z軸線軌規格

滑動導軌

滑動導軌

滑動導軌

滑動導軌

滑動導軌

X.Y.Z電機聯接方式

直聯

直聯

直聯

直聯

直聯

推薦選用主電機參數(功率KW)

5.5

7.5

7.5

7.5

11~15

床身墊塊高度

30

30

30

50

30

工作臺承重

350 Kg

450 Kg

600 Kg

800Kg

1000Kg

機重約

4.5T

5T

6T

8T

9T

外形尺寸

2400*2200*2500

2700*2500*2750

2700*2500*2750

3300*2650*2850

3600*3000*2750





兩軸線軌系列立式加工中心主要技術參數

單位:mm                   機型

KCZH-L1370

KCZH-L1580

KCZH-L1690

KCZH-L1890

KCZH-L1890B

工作臺面尺寸

700×1500

800×1700

900×1800

900×2000

900×2000

左右行程(X)

1300

1500

1600

1800

1800

前后行程(Y)

700

800

900

900

900

上下行程(Z)

700

700

600

600

720

主軸中心至立柱導軌距離

757

810

950

950

950

主軸端面至工作臺面距離

190-890

130-830

160-760

160-760

160-880

工作臺T型槽(數目-尺寸×間距)

5-18×135

5-22×140

5-22×165

5-22×165

5-22×165

主軸錐孔 (型號/安裝尺寸)

BT50/ ?155

BT50/ ?155

BT50/ ?190

BT50/ ?190

BT50/?190

主軸轉速

8000rpm

8000rpm

8000rpm

8000rpm

8000

X.Y.Z軸滾珠絲桿規格

5010

6310、6310、5010

5512

5512

5512

X.Y.Z軸快速移動速度(m/min)

24、24、18

20、20、15

20、20、15

20、20、15

20、20、15

定位精度

+0.008

+0.008

+0.008

+0.008

+0.008

重復定位精度  (mm)

+0.005

+0.005

+0.005

+0.005

+0.005

X軸線軌規格

MSA45LS(三滑塊)

MSA55LS(三滑塊)

MSA55LS(三滑塊)

MSA55LS(三滑塊)

MSA55LS(三滑塊)

Y軸線軌規格

MSA45LS(四軌)

MSA45LS(四軌)

MSA45LS(四軌)

MSA45LS(四軌)

MSA45LS(四軌)

Z軸線軌規格

滑動導軌

滑動導軌

滑動導軌

滑動導軌

滑動導軌

X.Y.Z電機聯接方式

直聯

直聯

直聯

直聯

直聯

推薦選用主電機參數(功率KW)

11~15

15

15~18.5

15~18.5

15~18.5

床身墊塊高度

30

65

30

30

26、30、30

工作臺承重

1000Kg

1500Kg

1600 Kg

1600 Kg

1600Kg

光機凈重約

10T

12T

13T

14T

14T

外形尺寸

3700*3000*3100

4300*3200*3300

4400*3500*3400

4600*3600*3500

4600*3600*3500



機床特點:

 X/Y軸采用P級精度滾柱型高速導軌,實現零件加工時的快速位移;

Z導軌采用矩形硬軌與耐磨貼塑軟帶組合的結構形式矩形硬軌的表面硬度應保持在HRC48以上;導軌強度好,可保障重切削時整體結構穩定性;

臺灣原裝刀臂式刀庫BT40-24T,刀庫容量滿足常用加工所需;

采用10L儲氣罐,在氣壓不足或起源異常時保障刀庫正常執行換刀程序。

機床總體結構布局的剛性設計技術與大型部件快速移動的控制技術,保證機床的精度和穩定可靠性。



適用領域:汽車、家電、五金零部件、模具。
